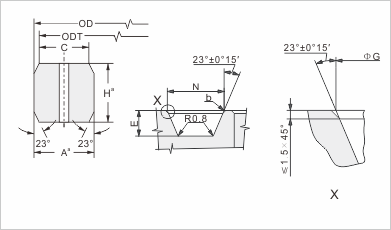

BX系列剖視圖

BX系列剖視圖


BX型墊片

BX型RTJ墊圈制造符合API 6A、6B和ASME b16.20標準，適合API ASME/ANSI B16.5法蘭。

樣式RX是一個壓力能量適應的標準樣式R墊片。RX的設計，以適應同一個標準的R R槽設計，使接合互換。修改后的設計采用了壓力能量影響。提高密封效率作為系統內部壓力增加。

壓力：5000-20000 PSI

公差：（mm）

A *（環的寬度）

+ 0.20，-0.000

*（孔尺寸）

±0.5

h（環的高度）

+ 0.20，-0.000

外徑（外徑）

0、-0.150

23 *（角）

1/4°


注1：環的半徑應為8%～12%的環高度H。

一個壓力通道孔要求每環中心線*寬度* *和高* H * 0.008inches加公差是允許的。只要寬度或高度的變化在整個圓周上不超過0.004英寸

也可用于海底應用設計。

<t

環號

PRESSLURE ALASSES, API 6BX

外直徑

OD

環高

H

環寬

A

孔尺寸

D

環墊重量

Ibs.

for APL 66x flanges

2000

3000

5000

10000

15000

20000

Bx150

-

-

-

1 11/16

1 11/16

-

72.19

9.30

9.30

1.59

0.295

Bx151

-

-

-

1 13/16

1 13/16

1 13/16

76.40

9.63

9.63

1.59

0.337

Bx152

-

-

-

2 1/16

2 1/16

2 1/16

84.68

10.24

10.24

1.59

0.425

Bx153

-

-

-

2 9/16

2 9/16

2 9/16

100.94

11.38

11.38

1.59

0.632

Bx154

-

-

-

3 1/16

3 1/16

3 1/16

116.84

12.40

12.40

1.59*

0.875

Bx155

-

-

-

4 1/16

4 1/16

4 1/16

147.96

14.22

14.22

1.59

1.22

Bx156

-

-

-

7 1/16

7 1/16

7 1/16

237.92

18.62

18.62

3.18

4.14

Bx157

-

-

-

9

9

9

294.46

20.98

20.98

3.18

6.55

Bx158

-

-

-

11

11

11

352.04

23.14

23.14

3.18

9.60

Bx159

-

-

-

13 5/8

13 5/8

13 5/8

426.72

25.70

25.70

3.18

14.41

Bx160

-

-

13 5/8

-

-

-

402.59

23.83

13.74

3.18

6.75

Bx161

-

-

16 3/4

-

-

-

491.41

28.07

16.21

3.18

-

Bx162

-

-

16 3/4

16 3/4

16 3/4

-

475.49

14.22

14.22

1.59

-

Bx163

-

-

18 3/4

-

-

-

556.16

30.10

17.37

3.18

-

Bx164

-

-

-

18 3/4

18 3/4

-

570.56

30.10

24.59

3.18

-

Bx165

-

-

21 1/4

-

-

-

624.71

32.03

18.49

3.18

-

Bx166

-

-

-

21 1/4

-

-

640.03

32.03

26.14

3.18

-

Bx167

26 3／4

-

-

-

-

-

759.36

35.87

13.11

1.59

-

Bx168

-

26 3／4

-

-

-

-

765.25

35.87

16.05

1.59

-

Bx169

-

-

-

5 1/8

-

-

173.51

15.85

12.93

1.59

-

Bx170

-

-

-

6 5/8

6 5/8

-

218.03

14.22

14.22

1.59

-

Bx171

-

-

-

8 9/16

8 9/16

-

267.44

14.22

14.22

1.59
